| ? 輕巧、堅固：金屬和塑料混合結構，靈活的觸點組合具有緊急手動解鎖功能 ? 五個位置可插入操作頭，可旋轉開關頭(4×90°) ? 可選配多種操作鑰匙 ? 強制鎖定，安全防護 |
| 訂購信息 |
開關型號 | 觸點類型（?監控+鎖定監控） | 鎖定/釋放?式 | 頭部材質 | 導管開口/連接器 |

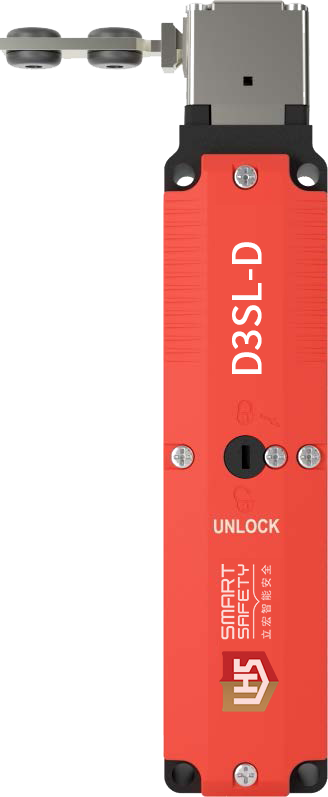

D3SL-D | 2NC/1NO+3NC/1NO | 電磁鎖定 機械釋放 | 金屬 | M20 |
| 操作鑰匙 |
類型 | 型號 | 圖片 | 尺寸圖 | 說明 |

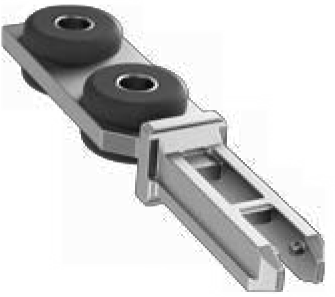

帶緩沖墊式的?屬直形操作鑰匙 | D3SL-D-K1 |  |  | 最?觸發半徑Rmin 800mm |
?于垂直與?平安裝的?屬十字操作鑰匙 | D3SL-D-K2 |  |  | 最?觸發半徑Rmin 600mm |
帶緩沖,?屬操作頭按下去可以90度旋轉 | D3SL-D-K3 |  |  | 最?觸發半徑Rmin 400mm |
帶緩沖,?屬操作頭帶萬向節調整?度 | D3SL-D-K4 |  |  | 最?觸發半徑Rmin 150mm |
| 安全門閂 |
產品名稱 | 安全門閂 | 安全門閂 |
型號 | BS03 | BS04-L/BS04-R |
類型 | 普通把手 | 帶后置解鎖把手 |
配置門鎖 | D3SL-S/D3SL-D | D3SL-D |
圖片 |  |  |
產品尺寸圖 |  |  |
| 技術參數 |
安全 認證 | 機械可靠 | B10d=2.5×106在100mA負載下運行 ISO 13849-1至PLe，取決于系統架構 EN 62061至SIL3，取決于系統架構 | |
安全數據 | 每年使用8個周期/小時/每天24小時/365天 MTTFd 356年 | ||
符合標準 | EN 60947-5-1、ENISO14119、GB/T14048.5-2007 | ||
外殼材質 | 尼?+玻璃纖維 阻燃材料 | ||
觸點材質 | 鍍金銀合金 | ||
保護等級 | IP67（EN60947-5-1，鑰匙操作孔除外） | ||
使用壽命 | 機械100萬次以上 | ||
電?15萬次以上 | |||
鎖定時抗拉力強度 | 1300N | ||
額定絕緣電壓(Ui) | 300V | ||
額定沖擊耐受電壓(Uimp) | 2.5kV | ||
額定開放熱電流(Ith) | 10A | ||
使用類別 | AC-15 | DC-13 | |
額定工作電壓(Ue) | 240V | 30V | |
額定工作電流(Ie） | 3A | 2.3A | |
額定限制短路電流 | 1000 A | ||
強制脫離動作力 | ≥60N | ||
強制脫離距離 | ≥10mm | ||
允許操作速度 | 0.05~0.5m/s | ||
允許操作頻率 | 最?20次操作/分鐘 | ||
環境溫度 | -20℃~60℃，?結冰 | ||
環境濕度 | 85%RH以下 | ||
螺線管參數 | 額定工作電壓 | DC24V±10% | |
額定電流 | 200mA（初始值） | ||
功率 | 8W | ||
絕緣等級 | B級（130℃） | ||
| 產品尺寸圖 |
| 產品安裝注意事宜 |
| 1.松開頭部頂端的4個螺絲，旋轉頭部方向選擇合適的操作鑰匙孔位再進行安裝。 | 2.安裝在平開門時，需大于最小半徑。 | 3.請在準備位置范圍(1~3.5mm)內安裝開關和操作鑰匙。 | 4.操作鑰匙的安裝允許誤差在操作鑰匙插入孔中心為基準±1mm范圍內。 |
 |  |  |  |

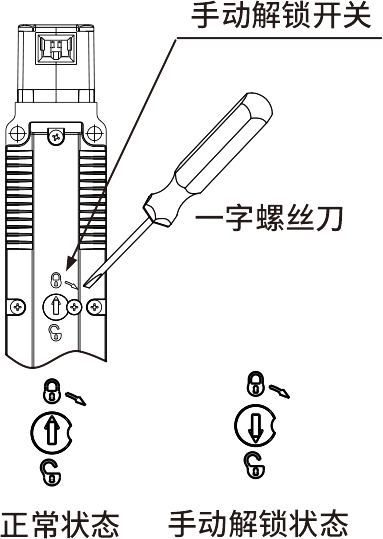

| 緊急手動解鎖 |
● 處理停電或者緊急情況時，可以手動操作緊急解鎖鍵。 ● 旋轉緊急解鎖鍵時，必須要旋轉到底，否則有損壞開關或者無法正常動作的危險。 ● 緊急解鎖鍵扭力請控制在0.2N.m以下，否則有損壞的風險。 ● 每次使用緊急解鎖鍵解除鎖定并處理緊急情況后要對緊急解鎖鍵進行復位，否則影響開關正常鎖定功能，可能造成人身傷害或安全事故的危險。 ● 僅限設備管理員操作緊急解鎖鍵。 |  |
