當前位置：首頁 > S工業安全產品 > 安全聯鎖開關 > 安全門鎖基本款 > D3NL 安全門鎖

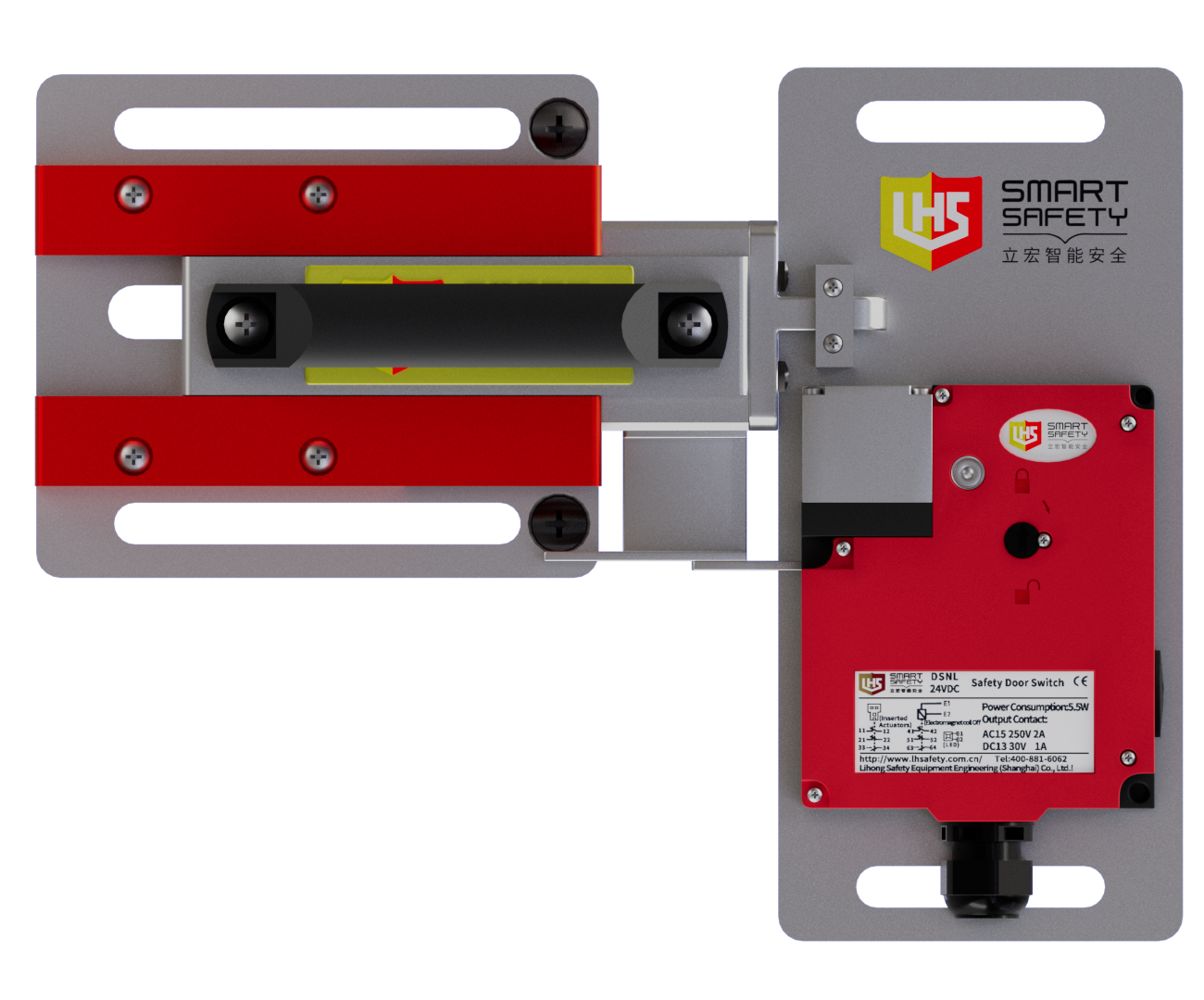

D3NL 安全門鎖

?外形結構為方形

?金屬開關頭部，可進行4個方向調整

?通過電磁線圈勵磁解除鎖定的彈簧力

?標配輔助解鎖機構

?獨立電路的指示燈可對應各種用途

?內置6組觸點，可完成多種接線方式

訂購信息

開關型號	鎖定/釋放?式	材質	導管開口/連接器
D3NL-D 4NC+2NO	電磁鎖定/機械釋放	金屬	M20
D3NL-D 2NC/1NO+2NC/1NO	電磁鎖定/機械釋放	塑料	M20
D3NL-J 2NC/1NO+2NC/1NO	機械鎖定/電磁釋放	塑料	M20
D3NL-D 3NC+2NC/1NO	電磁鎖定/機械釋放	塑料	M20
D3NL-J 3NC+2NC/1NO	機械鎖定/電磁釋放	塑料	M20
D3NL-D 2NC/1NO+3NC	電磁鎖定/機械釋放	塑料	M20
D3NL-J 2NC/1NO+3NC	機械鎖定/電磁釋放	塑料	M20
D3NL-D 3NC+3NC	電磁鎖定/機械釋放	塑料	M20
D3NL-J 3NC+3NC	機械鎖定/電磁釋放	塑料	M20

型號	材質	接線圖			動作模式
		門監控	鎖定監控
					：觸點ON	：觸點OFF
D3NL-D 4NC+2NO	金屬
型號	材質	門監控		鎖定監控	：觸點ON		：觸點OFF
/	/
D3NL-D 2NC/1NO+2NC/1NO	塑料
D3NL-J 2NC/1NO+2NC/1NO
D3NL-D 3NC+2NC/1NO
D3NL-J 3NC+2NC/1NO
D3NL-D 2NC/1NO+3NC
D3NL-J 2NC/1NO+3NC
D3NL-D 3NC+3NC
D3NL-J 3NC+3NC

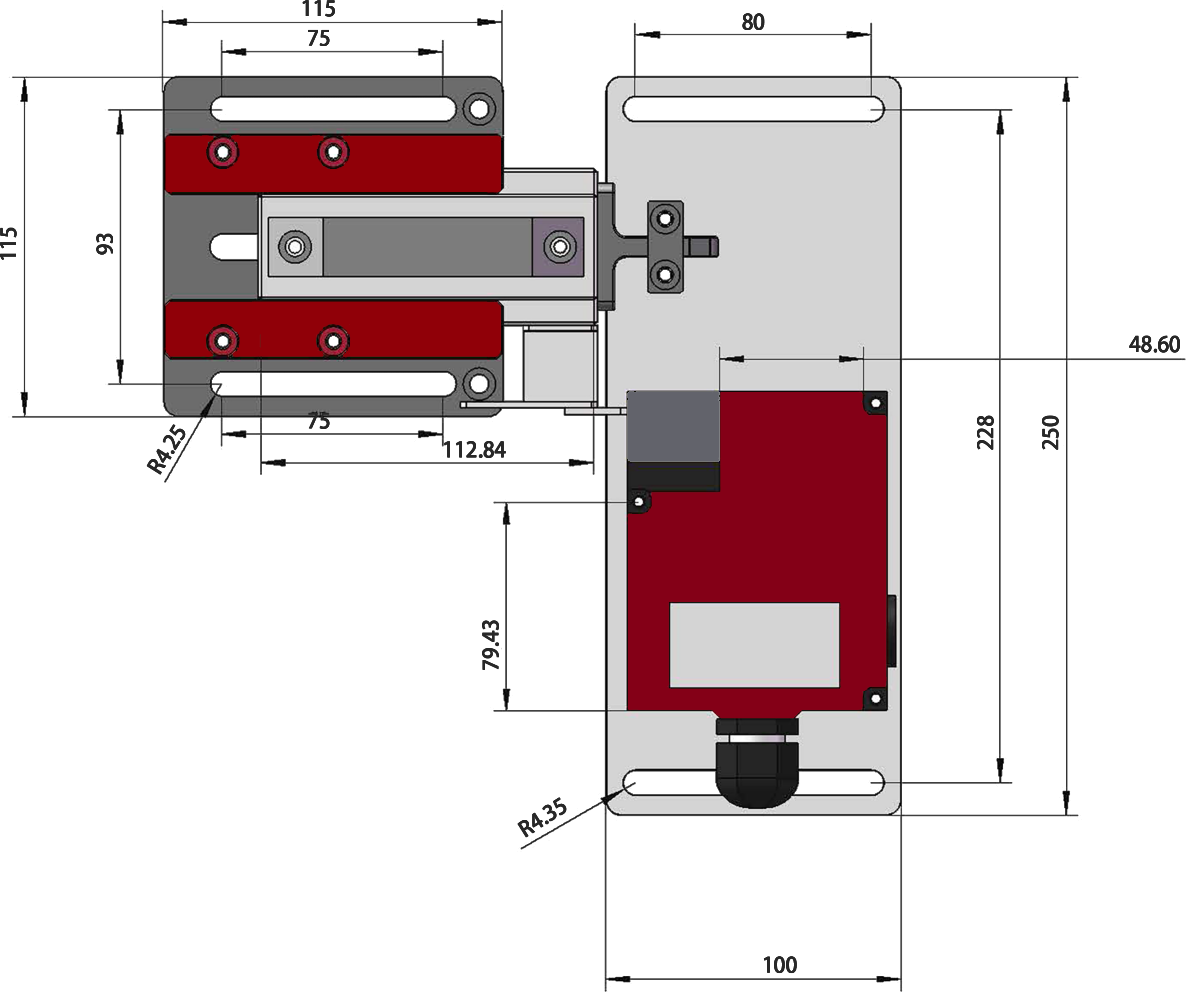

把手選型

產品名稱	安全門閂
型號	BS11
類型	普通把手
配置門鎖	D3NL系列
圖片

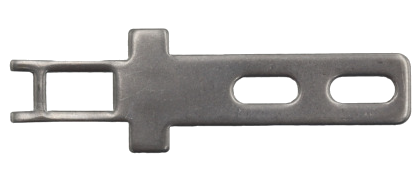

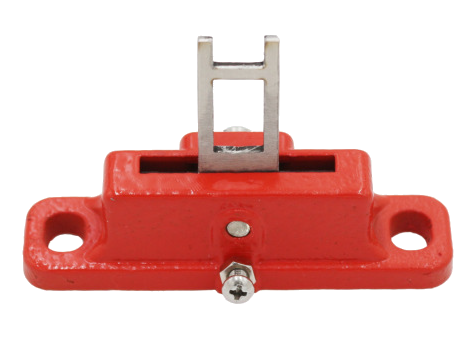

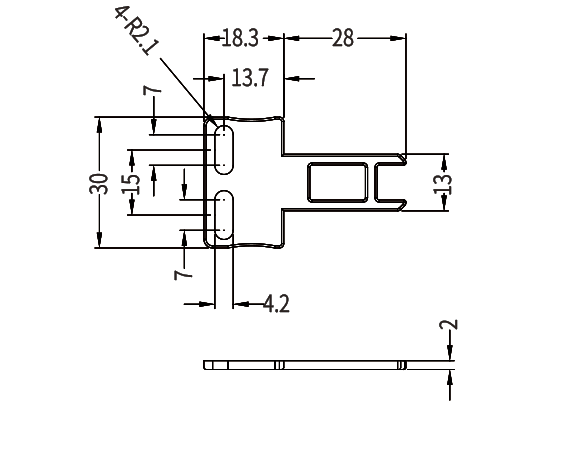

鎖舌類型

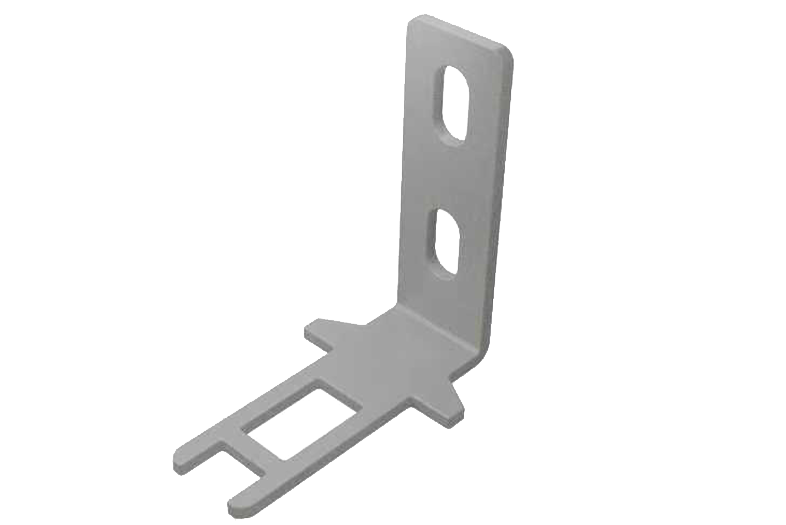

名稱		直插安裝型 Z	長L安裝型 ZL	寬型安裝型 K	短L型安裝型 KL	活動安裝型 H

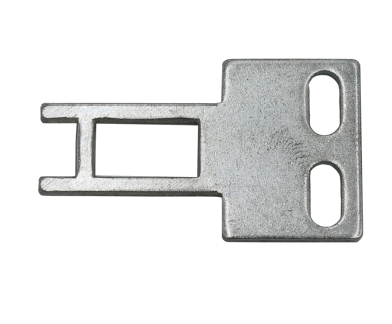

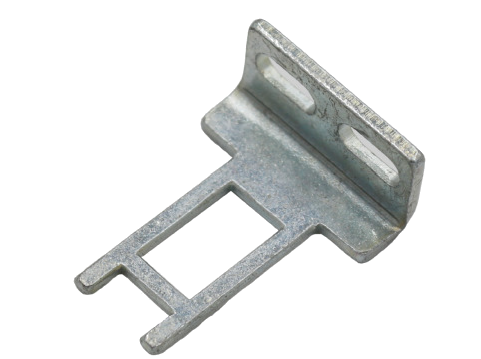

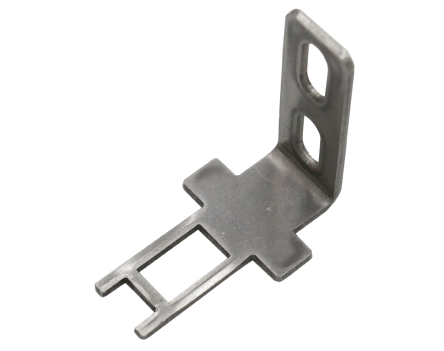

金屬款	外形

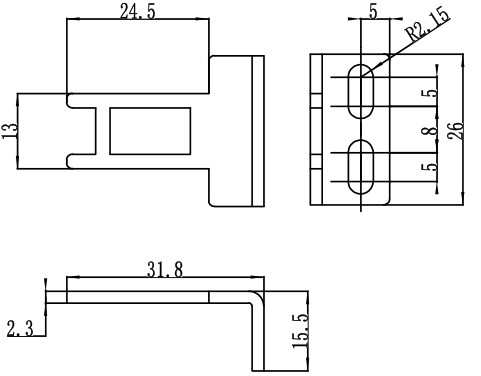

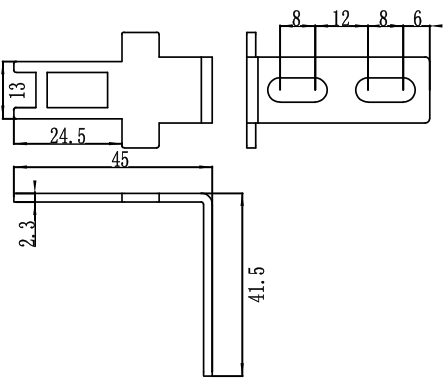

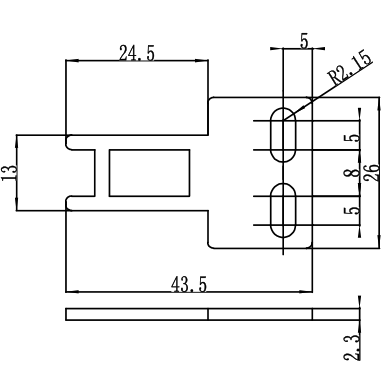

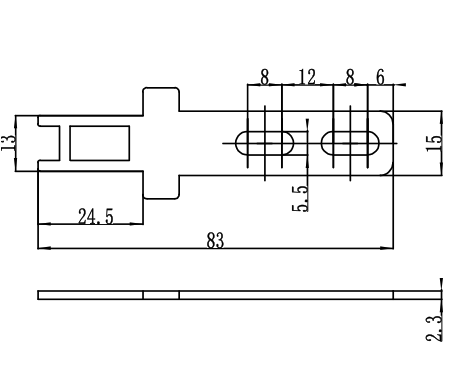

金屬款	尺寸

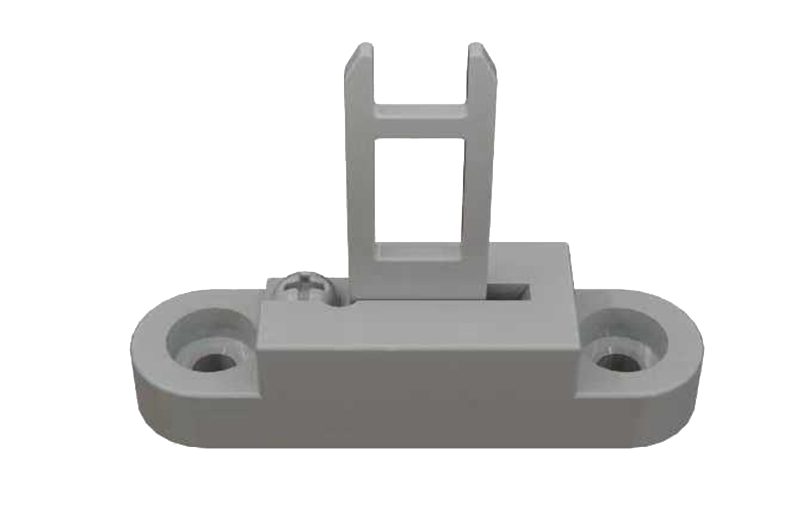

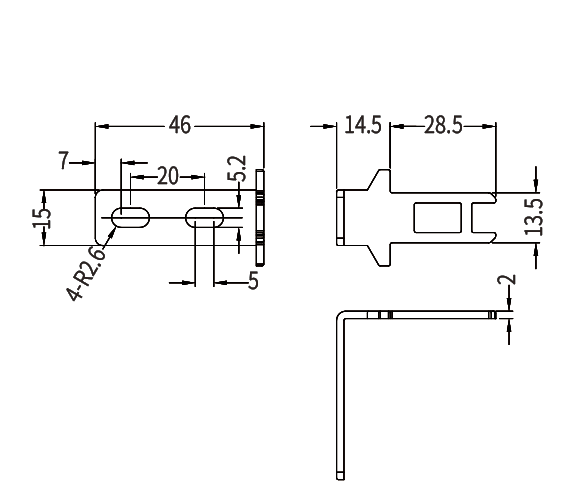

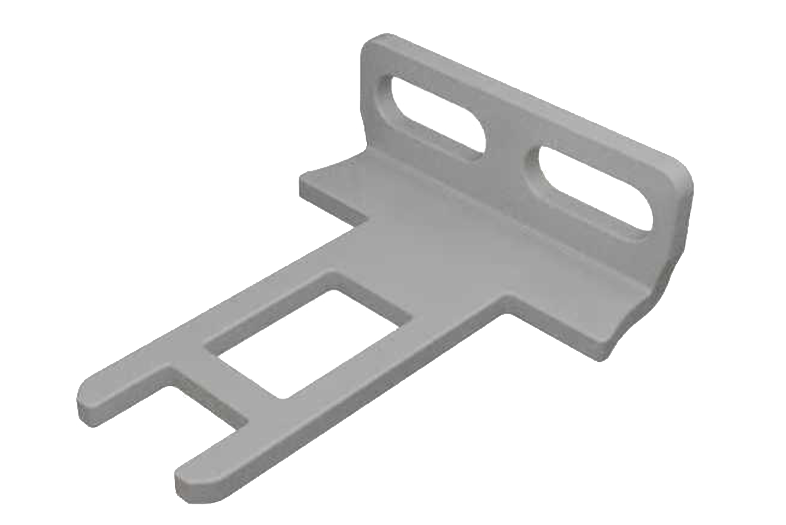

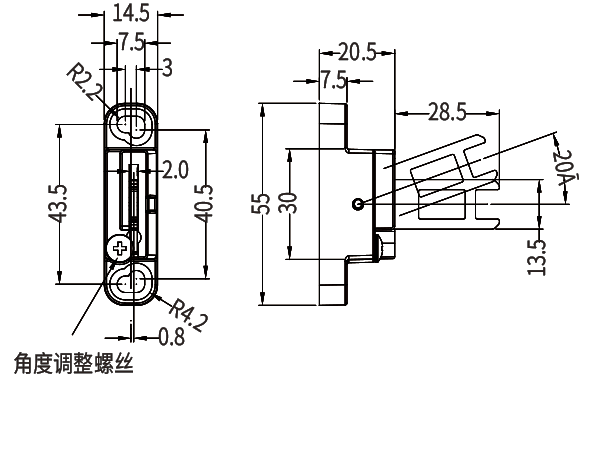

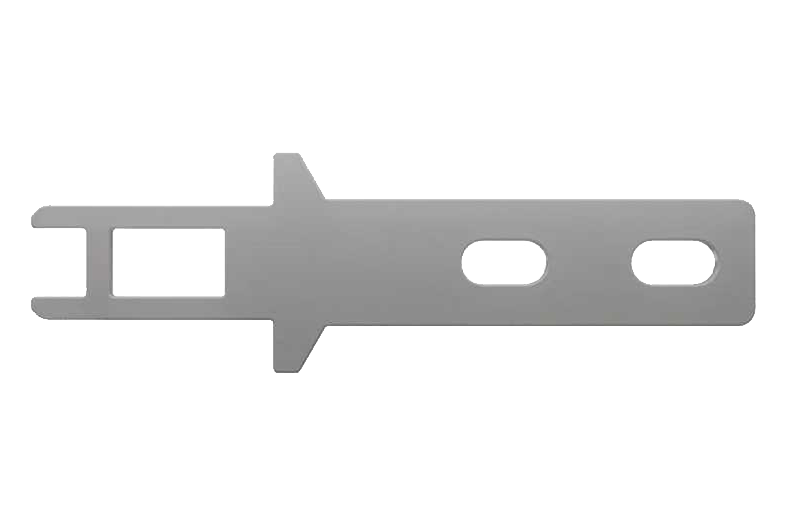

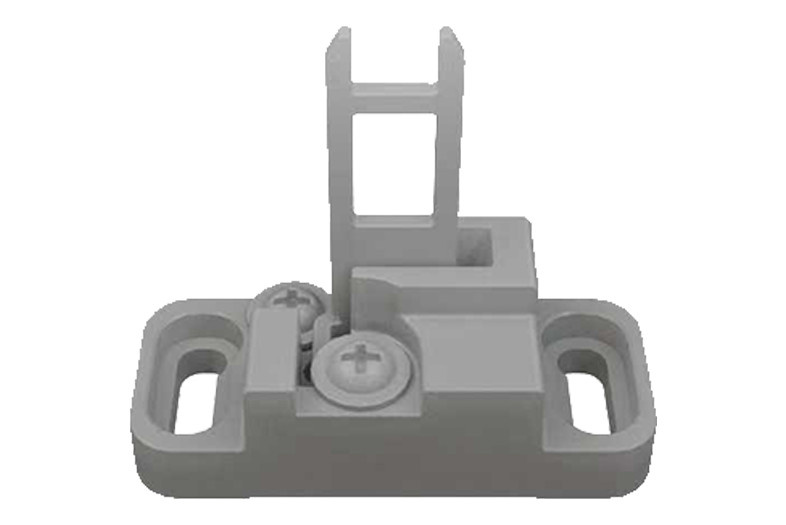

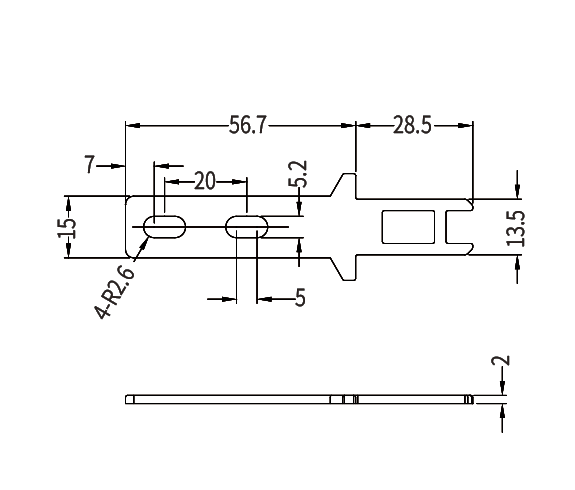

名稱		長T型操作鑰匙	長L型操作鑰匙	T型操作鑰匙	L型操作鈁起	水平可調整型操作鑰匙	水平/垂直可調整望操作鑰匙

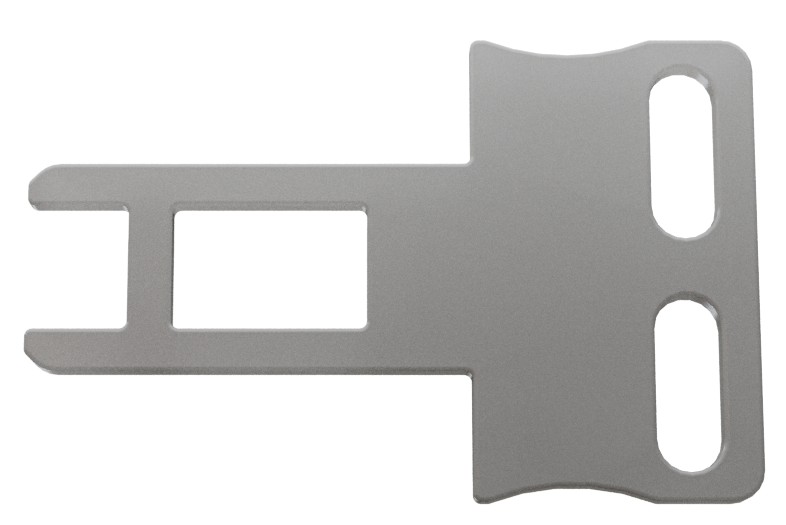

塑料款	外形

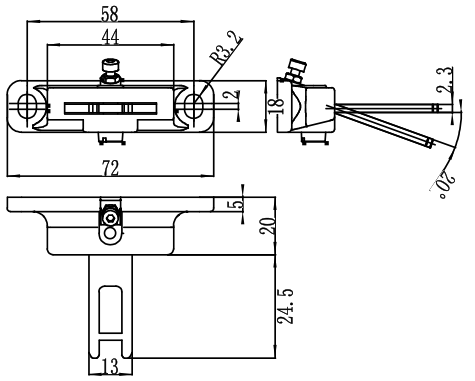

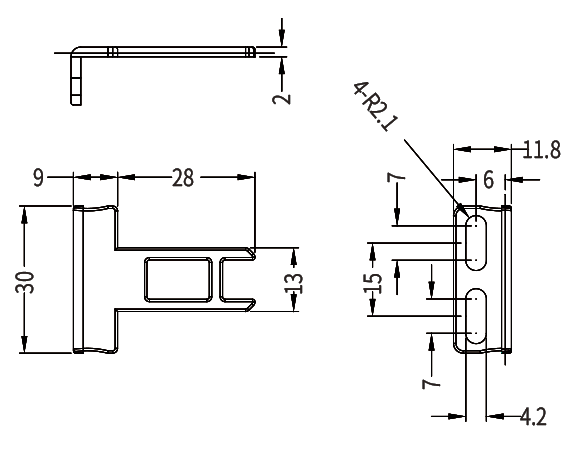

塑料款	尺寸
	應用	適用于推拉門				適用于旋轉門

觸點容量

額定電壓			30V	250V
額定電流	AC	電阻性負載（AC-12）	—	4A
	AC	電感性負載（AC-15）	—	2A
	DC	電阻性負載（DC-12）	2A	0.8A
	DC	電感性負載（DC-13）	1A	0.4A

性能

安全認證	機械可靠性	B10d=2.5×106在100mA負載下運行 ISO 13849-1至PLe，取決于系統架構 EN 62061至SIL3，取決于系統架構
	安全數據	每年使用8個周期/小時/每天24小時/365天 MTTFd 356年
防護等級		IP67
壽命*1	機械	不少于100萬次
		不少于10萬次（AC-12 250V 4A）
	電氣
		不少于100萬次（24V AC/DC 100mA）
操作進度		0.5m/s
操作頻率		最大30次/min
強制斷開力*2		最小60N
強制斷開行程*2		最小10mm
最小適用負載		24V DC 4mA
污染程度（操作環境）		污染等級3
觸電容量		24V(DC13 4A)/230V (DC15 4A)
有電磁線圈		額定電壓：DC 24V 額定電流:0.4A 絕緣等級:B級
環境溫度		-5-40℃

型號和接點構成

型號

接點構成

(門開閉檢測開關＋鎖定監控開關)

接點形式

動作模式

D3NL

4NC+2NO

電磁線圈

額定電壓	DC24V+10%
額定電流	0.4A
絕緣等級	B級

外形及安裝尺寸

外形尺寸	安裝尺寸

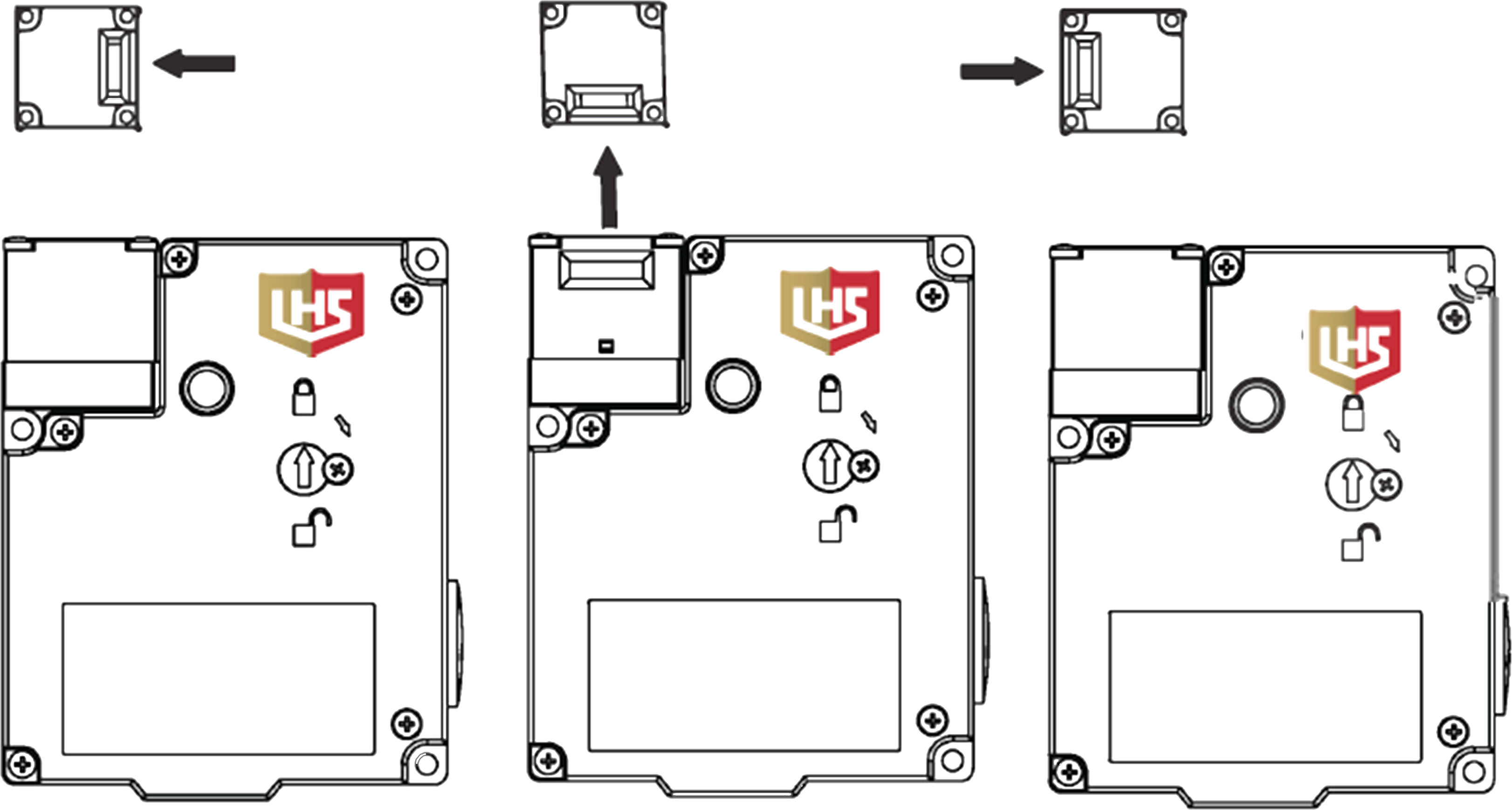

頭部安裝方向

安裝方向	頭部更改方向

安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。

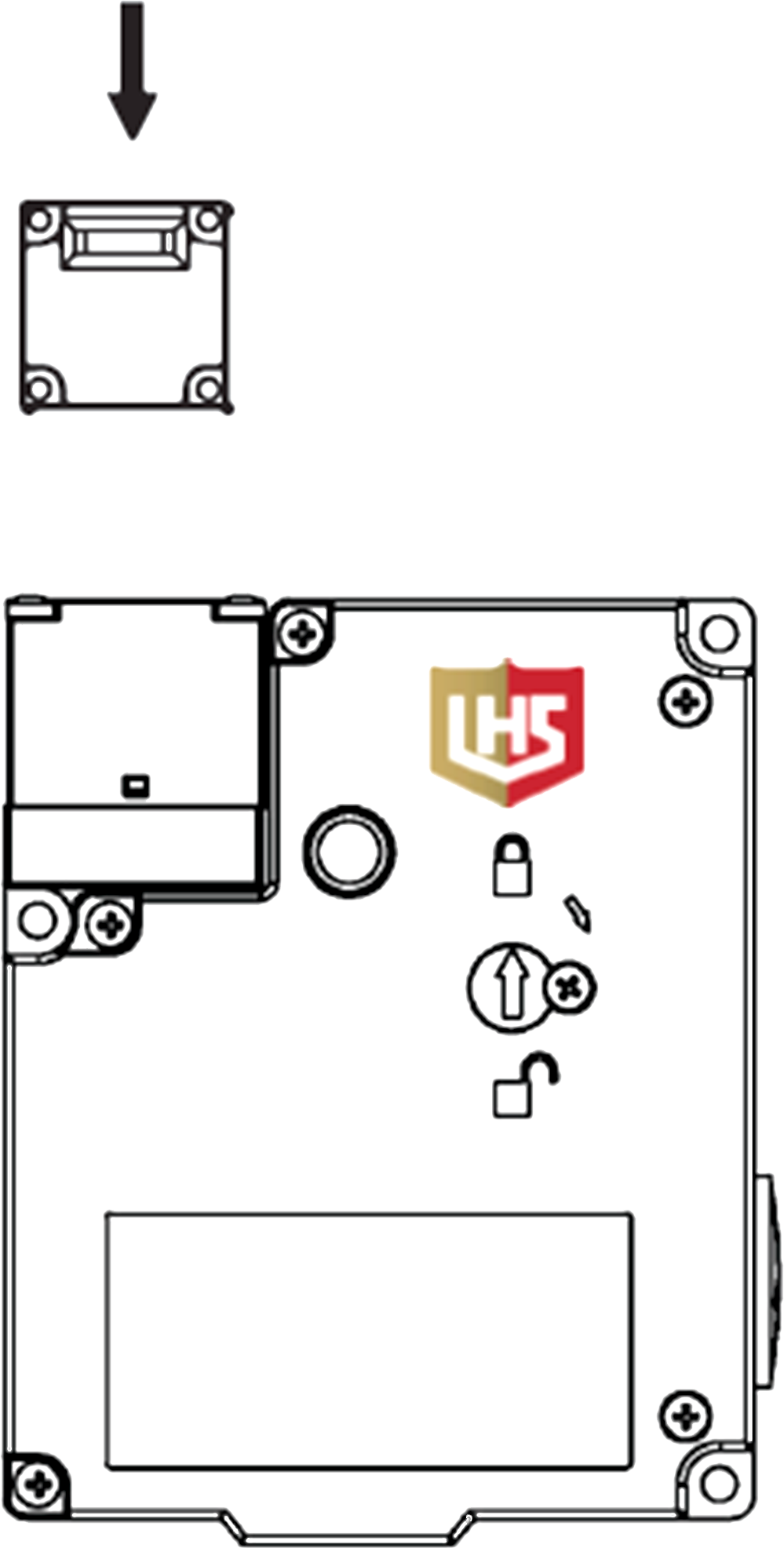

輔助解鎖說明

安全門開關在正常工作時，箭頭指向“上鎖” 標志，防轉螺釘必須處于緊固狀態；在設備停電或出現故障等特殊情況時，若要打開防護門，應首先松開箭頭旋鈕旁邊的螺釘；再使用工具將箭頭旋鈕指向“開鎖” 標志，此時安全門開關解鎖，插銷可拔出，防護門可打開。

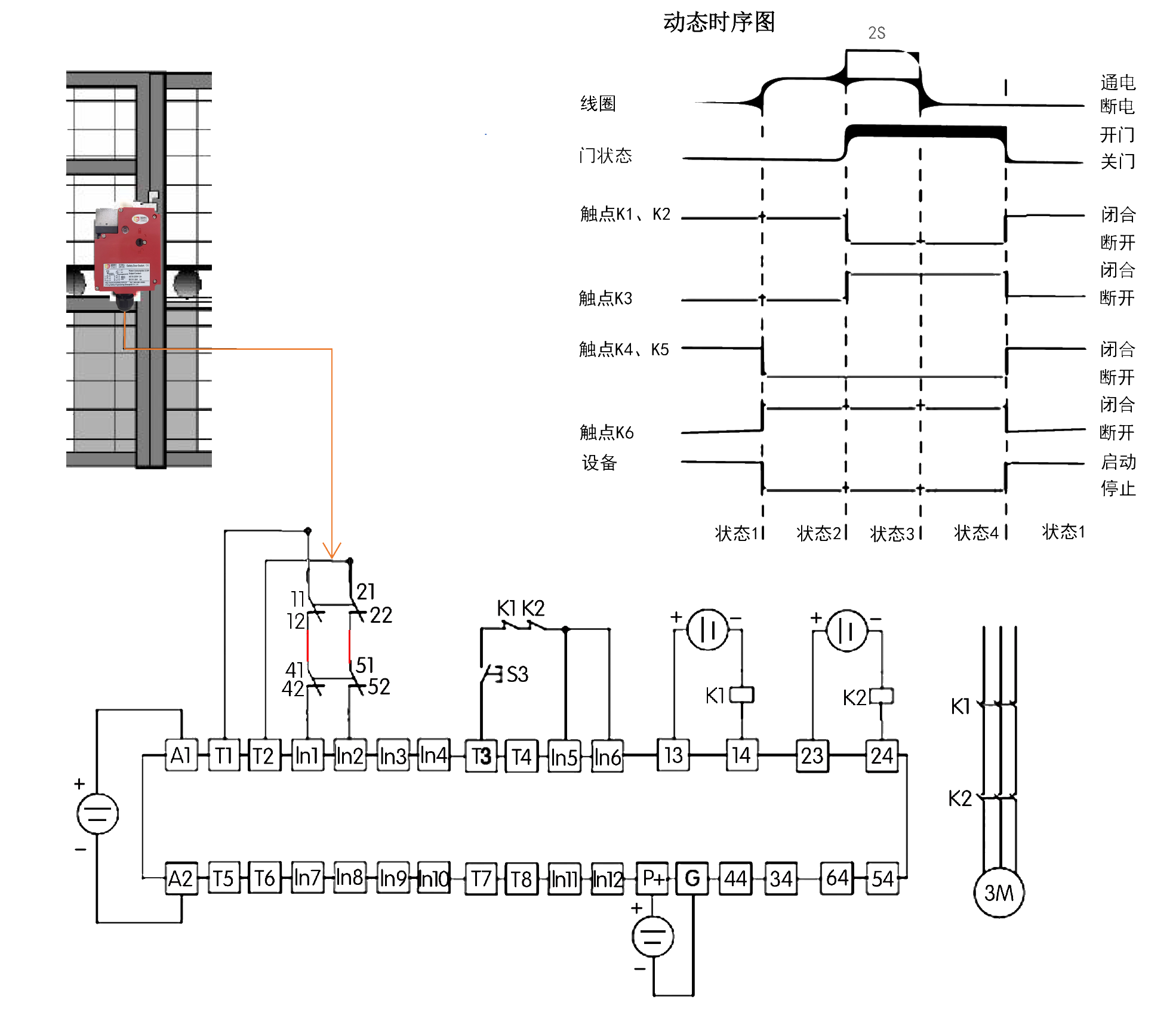

安全門鎖連接示例圖

產品名稱	型號	安全輸入	輸出
安全繼電器	SR-103系列	1組安全產品	3NO+1NC
安全控制器	SM-302系列	3組安全產品	2NO
安全控制器	SM-602系列	6組安全產品	2NO+4SO
說明	輸入產品急停按鈕，安全門鎖、雙手按鈕、安全光柵、復位等
